Die Auswahl des richtigen Materials entscheidet über den Erfolg jedes kommerziellen Luftreinigungssystems. Die Kernkomponente ist das Filtermedium selbst. Es steuert direkt die Filtrationseffizienz und den Systemdruckabfall. Die Spezifikation von Materialien bleibt für Ingenieure eine große Herausforderung. Sie müssen strenge Standards für saubere Luft wie ISO 14644 und USP 797 mit strengen Grenzwerten für den HVAC-Energieverbrauch in Einklang bringen.
Eine schlechte Wahl führt zu einem übermäßigen Energieverbrauch. Umgekehrt optimiert das richtige Material den Luftstrom und schützt empfindliche Umgebungen. Dieser Leitfaden bietet einen praktischen, metrikgesteuerten Rahmen. Wir helfen Ihnen bei der Bewertung, Auswahl und Auswahl des Optimalen HEPA-Filterpapier für gewerbliche und industrielle Reinluftsysteme. Sie erfahren, wie Sie Materialqualitäten an bestimmte Anwendungen anpassen. Sie erfahren außerdem, wie Sie vor Produktionsbeginn die mechanische Machbarkeit überprüfen können.
Das Material bestimmt die Anwendung: Die Wahl zwischen Mikroglas und synthetischen Medien hängt stark von den Faltungsanforderungen, der Betriebsumgebung und den Anforderungen an die chemische Beständigkeit ab.
Effizienz vs. Druckabfall: Die Spezifikation von E12-H13-Filtermedien erfordert eine sorgfältige Berechnung des akzeptablen Druckabfalls, um eine überwältigende Lüfter-/Motorleistung zu vermeiden.
Machbarkeit der Herstellung: Zugfestigkeit, Flächengewicht und Steifigkeit sind ebenso entscheidend wie der Filtergrad, um sicherzustellen, dass das Medium den Faltprozess ohne Mikrorisse übersteht.
Compliance basiert auf Tests: Überprüfbare Konsistenz von Charge zu Charge und Kompatibilität mit PAO/DOP-Tests sind für kritische Umgebungen nicht verhandelbar.
Ingenieure stehen vor einer schwierigen Beschaffungsherausforderung. Nicht optimale Medien führen zu höheren Energiekosten und einer vorzeitigen Filterbeladung. Darüber hinaus kann es in regulierten Umgebungen zu schwerwiegenden Compliance-Verstößen kommen. Bei der Konstruktion eines Lüftungsgeräts kommt es auf jeden Pascal Widerstand an. Ein hoher anfänglicher Druckabfall erhöht direkt die Betriebskosten für HVAC. Es zwingt die Lüftermotoren, über die gesamte Lebensdauer des Filters härter zu arbeiten.
Der Beschaffungserfolg hängt von klaren Kriterien ab. Sie müssen die erforderliche MPPS-Erfassungsrate (Most Penetrating Particle Size) erreichen. Gleichzeitig müssen Sie den maximal zulässigen Luftstrom aufrechterhalten. Schließlich müssen Sie während des Filtermontageprozesses die strukturelle Integrität sicherstellen. Ein Versagen in einem dieser Bereiche führt zu kaskadierenden betrieblichen Problemen. Starker Widerstand entzieht Strom. Zerbrechliche Medien reißen beim Falten. Inkonsistente Medien bestehen die Zertifizierungstests für Reinräume nicht.
Um diese Fallstricke zu vermeiden, stützen Sie Ihre Beschaffungsstrategie auf die Lebenszyklusleistung. Konzentrieren Sie sich darauf, wie sich die Medien nach der Installation verhalten. Bewerten Sie seinen Widerstand gegen Luftströmung und seine physikalische Haltbarkeit. Dieser Ansatz stellt sicher, dass Ihr Reinluftsystem die Compliance-Standards erfüllt und gleichzeitig effizient arbeitet.
Das Verständnis des Grundmaterials ist der erste Schritt bei der Spezifikation. Hersteller verwenden hauptsächlich zwei unterschiedliche Materialkategorien. Sie setzen auf Mikroglasfasern oder synthetische Polymere. Jedes bringt spezifische Stärken und Kompromisse mit sich.

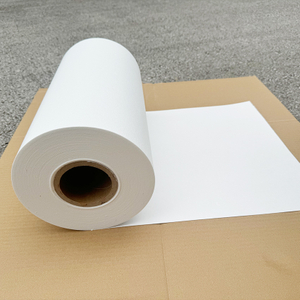

Mikroglas dient als Industriestandard für hocheffiziente Filtration. Die Hersteller stellen es im Nasslegeverfahren her. Dadurch entsteht ein dichtes, zufällig angeordnetes Netz aus Borosilikatglasfasern. Es bietet eine hervorragende Konsistenz und hohe chemische Beständigkeit. Es kommt auch mit extremen thermischen Bedingungen gut zurecht.
Allerdings bringt Mikroglas erhebliche Kompromisse mit sich. Das Material ist von Natur aus spröde. Es erfordert eine sorgfältige Handhabung beim Falten und Zusammenbauen. Bei grober Handhabung kommt es leicht zu Mikrorissen. Darüber hinaus besteht bei Mikroglas ein höheres Risiko, dass bei Anwendungen mit extrem hohen Vibrationen Fasern verloren gehen. Sie müssen diese mechanischen Risiken gegen die bewährte Filterzuverlässigkeit abwägen.
Synthetische Medien bieten eine Alternative zu herkömmlichem Glas. Zu den Optionen gehören schmelzgeblasene Polymere und gestrecktes Polytetrafluorethylen (PTFE). Diese Materialien weisen eine hohe mechanische Festigkeit auf. Sie liefern typischerweise einen geringeren anfänglichen Druckabfall. Sie bleiben während der Handhabung äußerst widerstandsfähig gegen Feuchtigkeit und physische Beschädigungen.
Auch hier gibt es Kompromisse. Einige schmelzgeblasene Kunststoffe sind auf elektrostatische Aufladungen angewiesen. Diese Ladung kann mit der Zeit nachlassen und die Effizienz verringern. PTFE eliminiert dieses Abbaurisiko, führt jedoch zu höheren Materialkosten. Sie müssen beurteilen, ob die Haltbarkeit den anfänglichen Materialaufschlag rechtfertigt.
Es ist von entscheidender Bedeutung, die Medienbasis an die Endnutzungsumgebung anzupassen. Mikroglas bleibt optimal für Standard-HLK-Systeme und traditionelle Reinräume. Es besteht zuverlässig strenge Aerosol-Lecktests. PTFE dominiert in der Mikroelektronik und in stark korrosiven Umgebungen. Aufgrund seiner extrem geringen Ausgasung und extremen chemischen Beständigkeit ist es für die Halbleiterfertigung notwendig.
Medienmerkmal |
Mikroglas |
Synthetisch (schmelzgeblasen) |
Synthetisch (PTFE) |
|---|---|---|---|
Mechanische Festigkeit |
Niedrig (spröde) |
Hoch (flexibel) |
Sehr hoch |
Anfänglicher Druckabfall |
Mäßig bis hoch |
Niedrig |
Sehr niedrig |
Chemische Beständigkeit |
Exzellent |
Mäßig |
Außergewöhnlich |
Primäre Anwendung |
Pharmazeutische, medizinische und allgemeine Reinräume |
Kommerzielle HVAC, Luftreiniger |
Halbleiter, Luft- und Raumfahrt |
Die Orientierung an globalen Standards ist für die Spezifikation von entscheidender Bedeutung. Die Klassifizierungen EN 1822 und ISO 29463 definieren hocheffiziente Filter. Sie messen die Leistung anhand der Most Penetrating Particle Size (MPPS). Diese spezifische Größe liegt typischerweise zwischen 0,1 und 0,2 Mikrometer. Partikel dieser Größe sind am schwierigsten einzufangen.
E12 (EPA): Diese Sorte fängt ≥ 99,5 % der Partikel bei MPPS ein. Es ist optimal für Anwendungen, die eine hohe Luftreinheit erfordern, aber einen höheren Luftstrom priorisieren. Beispiele hierfür sind fortschrittliche kommerzielle HVAC-Systeme und Premium-Luftreiniger für Verbraucher.
H13 (HEPA): Dieser Typ fängt ≥ 99,95 % der Partikel bei MPPS ein. Es stellt die Standardbasislinie für medizinische, pharmazeutische und industrielle Standard-Reinräume dar. Spezifizieren E12 H13-Filtermedien erfordern eine sorgfältige Bewertung der genauen gesetzlichen Anforderungen Ihrer Einrichtung.
H14 (HEPA): Dieser Grad erreicht ≥ 99,995 % bei MPPS. Ingenieure reservieren H14 für äußerst kritische Umgebungen. Dazu gehören spezialisierte Operationssäle und Fabriken zur Herstellung von Mikrochips.
Mehr Effizienz ist nicht immer besser. Die Wahl eines H14-Mediums für eine H13-Anwendung erzeugt unnötigen Widerstand. Die dichtere Fasermatrix schränkt den Luftstrom ein. Dadurch wird das Gebläse dazu gezwungen, mehr Strom zu verbrauchen. Übermäßige Spezifizierung führt zu Energieverschwendung, ohne greifbare Geschäftsvorteile zu liefern. Passen Sie den Effizienzgrad immer genau an den geforderten Compliance-Standard an.
Die Filtrationseffizienz ist nur die halbe Wahrheit. Die mechanischen Eigenschaften des Papiers bestimmen, wie es sich in einer realen Montage verhält. Bei der Bewertung müssen Sie bestimmte technische Kennzahlen analysieren Filterpapier mit geringem Widerstand.
Druckabfall (Pa): Diese Metrik definiert akzeptable Widerstandsparameter. Es misst die Energie, die erforderlich ist, um Luft mit einer bestimmten Geschwindigkeit durch das Medium zu drücken. Durch den Einsatz optimierter Medien wird die Gebläselast reduziert. Es verlängert auch die Lebensdauer des Lüftungsgeräts. Ein geringerer Druckabfall führt direkt zu einem geringeren Energieverbrauch des Ventilators.
Basisgewicht und Dicke: Diese beiden Maße geben die Mediendichte an. Sie haben großen Einfluss auf die Staubspeicherkapazität (DHC). Ein höheres Flächengewicht bedeutet normalerweise einen höheren DHC. Allerdings sind dickere Medien nicht immer besser. Wenn das Papier zu dick ist, schränkt es den Faltenabstand ein. Überfüllte Falten blockieren den Luftstrom und erhöhen den Gesamtwiderstand des Systems.
Zugfestigkeit (MD/CD): Sie müssen die Festigkeit in Maschinenrichtung (MD) und Querrichtung (CD) bewerten. MD misst den Widerstand gegen Zugkräfte. CD misst den Widerstand über die Breite. Die hohe Zugfestigkeit stellt sicher, dass das Papier Hochgeschwindigkeits-Rotations- oder Messerfaltmaschinen standhält. Schwache Medien reißen oder reißen während der automatisierten Produktion.
Steifheit und Faltbarkeit: Das Medium muss eine scharfe Falte aufweisen. Es kann bei hoher Luftströmungsgeschwindigkeit nicht zusammenbrechen. Eine unzureichende Steifigkeit führt dazu, dass die Falten zusammendrücken. Dieses Phänomen verstopft den Filter und unterbricht die Luftzufuhr.
Best Practice: Fordern Sie immer die spezifische Testgeschwindigkeit an, die zur Messung des Druckabfalls verwendet wird. Ein geringer Druckabfall von 3,3 cm/s könnte großartig aussehen. Allerdings verhält es sich bei 5,3 cm/s ganz anders. Stellen Sie sicher, dass die Testgeschwindigkeit zu Ihrem Betriebsdesign passt.
Der Übergang von einem Spezifikationsblatt zur tatsächlichen Fertigung birgt Risiken. Der physische Umgang mit den Medien legt inhärente Schwächen offen. Sie müssen strenge Qualitätssicherungsprotokolle durchsetzen, um Ihre Investition zu schützen.
Bei Mikroglasmedien besteht ein hohes Risiko für Mikrorisse. Dies geschieht typischerweise bei der Herstellung von Tieffalten oder Minifalten. Der Faltmechanismus beansprucht die spröden Glasfasern. Mikrorisse zerstören den Wirkungsgrad des Filters. Hersteller mindern dieses Risiko durch die Verwendung geeigneter Harzbindemittel. Diese Bindemittel verleihen der Glasmatrix eine subtile Flexibilität. Sie ermöglichen es den Medien, sich zu biegen, ohne zu brechen.
Bestimmte Branchen erfordern eine makellose chemische Umgebung. Paradebeispiele sind die Halbleiterfertigung und die Luft- und Raumfahrtmontage. Bei diesen Einstellungen müssen Sie sicherstellen, dass die Medienbindemittel keine flüchtigen organischen Verbindungen (VOCs) freisetzen. Ausgasungen von Standard-Acrylbindemitteln können zur Zerstörung von Siliziumwafern führen. Überprüfen Sie stets die chemische Zusammensetzung der Bindemittel, wenn Sie Materialien für Reinräume spezifizieren.
Kritische Umgebungen erfordern eine Dichtheitsprüfung vor Ort. Techniker verwenden typischerweise PAO- (Polyalphaolefin) oder DOP-Aerosoltests. Sie müssen überprüfen, ob die HEPA-Filtermedien halten diesen Aerosolen stand. Einige synthetische Materialien erblinden oder zerfallen, wenn sie PAO-Öl ausgesetzt werden. Das Öl umhüllt die Fasern und zerstört dauerhaft den Luftstrom. Mikroglas übersteht diese Standardtests in der Regel problemlos.
Eine perfekte Rolle ist keine Garantie für einen perfekten Produktionslauf. Effizienzeinbrüche treten häufig bei großen Chargen auf. Sie müssen lokalisierte Testdaten über mehrere Rollen hinweg anfordern. Dadurch wird die Konsistenz von Charge zu Charge überprüft. Ein inkonsistentes Flächengewicht führt zu unvorhersehbaren Druckabfällen. Diese Variabilität zwingt Sie dazu, fertige Filter bei der abschließenden Qualitätskontrolle zu verschrotten.
Häufige Fehler, die es zu vermeiden gilt
Ignorieren der Bindemittelformulierung beim Entwerfen für Halbleiteranwendungen.
Es wird davon ausgegangen, dass alle synthetischen Medien die standardmäßige PAO-Aerosol-Leckprüfung durchführen können.
Es wurde versäumt, das Papier auf Ihrer speziellen Rotations- oder Messerfaltanlage zu testen, bevor Sie eine große Menge bestellen.
Die Auswahl des richtigen Lieferanten ist ebenso wichtig wie die Auswahl des richtigen Materials. Ein zuverlässiger Partner sorgt für transparente Daten und gleichbleibende Qualität. Nutzen Sie diese Checkliste, um potenzielle Fertigungspartner zu bewerten.
Erforderliche Dokumentation: Fordern Sie umfassende technische Datenblätter (TDS). Diese Dokumente müssen die MPPS-Effizienz und den Druckabfall bei bestimmten Einströmgeschwindigkeiten aufzeigen. Sie müssen außerdem das Flächengewicht, die Dicke und die Zugfestigkeit angeben. Lehnen Sie jeden Lieferanten ab, der vage oder unvollständige Spezifikationen bereitstellt.
Mustertestprotokoll: Legen Sie niemals fest, dass eine große Tonnage ausschließlich auf einem TDS basiert. Fordern Sie Musterrollen für Pilotfaltläufe an. Führen Sie diese Rollen durch Ihre eigenen Faltmaschinen. Überprüfen Sie die Faltlinien auf Mikrorisse. Überprüfen Sie die Steifigkeit unter tatsächlichen Luftströmungsbedingungen.
Skalierbarkeit der Lieferkette: Bewerten Sie die Gesamtkapazität des Herstellers. Erkundigen Sie sich nach den Standardvorlaufzeiten während der Hauptsaison. Überprüfen Sie ihre Qualitätsmanagementsysteme. Eine ISO 9001-Zertifizierung ist für kritische Filterlieferanten nicht verhandelbar. Sie benötigen einen Partner, der mit Ihren Produktionsanforderungen skalieren kann.
Die Auswahl des richtigen Filterpapiers erfordert einen ausgewogenen, messbaren Ansatz. Sie müssen die Materialbasis genau auf die Betriebsumgebung abstimmen. Sie müssen den Wirkungsgrad richtig dimensionieren, um unnötige Energieverschwendung zu vermeiden. Darüber hinaus müssen Sie mechanische Eigenschaften wie Zugfestigkeit und Steifigkeit streng testen. Diese physikalischen Eigenschaften stellen sicher, dass die Medien automatisierte Herstellungsprozesse überstehen.
Priorisieren Sie transparente Lieferanten während Ihres Beschaffungsprozesses. Suchen Sie nach Partnern, die umfangreiche Chargentestdaten bereitstellen. Sie sollten auch beratende Unterstützung bei der Optimierung der Faltung bieten. Ein guter Lieferant fungiert als Erweiterung Ihres Engineering-Teams.
Ihr nächster Schritt ist klar. Überprüfen Sie Ihre aktuellen Reinraum-Compliance-Anforderungen. Bestimmen Sie Ihren genauen MPPS-Wirkungsgrad und den zulässigen Druckabfall. Wenden Sie sich dann an verifizierte Lieferanten, um detaillierte Datenblätter und Musterrollen anzufordern. Beginnen Sie sofort mit der Prüfung der mechanischen Funktionsfähigkeit Ihrer Produktionslinie, um eine bessere Leistung sicherzustellen.
A: E12 wird als EPA-Filter (Efficient Particulate Air) klassifiziert, der ≥ 99,5 % bei MPPS aufnimmt, während H13 ein echter HEPA-Filter ist, der ≥ 99,95 % aufnimmt. E12 bietet im Allgemeinen einen geringeren Druckabfall, während H13 für eine strengere Reinraumkonformität erforderlich ist.
A: Es ermöglicht Ingenieuren, Systeme mit kleineren, energieeffizienteren Ventilatoren zu entwerfen oder höhere Clean Air Delivery Rates (CADR) zu erreichen, ohne die Stellfläche des Lüftungsgeräts zu verändern.
A: Nicht in allen Anwendungen. Während Kunststoffe langlebiger und leichter zu falten sind, bleibt Mikroglas der Goldstandard für Langzeitkonsistenz, Feuerhemmung und Umgebungen, die strenge PAO-Lecktests erfordern.
A: HEPA-Medien müssen in enge Falten gefaltet werden, um die Oberfläche zu maximieren. Eine geringe Zugfestigkeit führt während des automatisierten Faltprozesses zum Reißen oder Strukturversagen, was zu Materialausfällen und beschädigten Filtern führt.
